渣浆泵对进出口管道的配置有哪些要求
- 发表时间:2024-09-24 16:15:19
- 来源:https://www.shibengcn.com/
- 人气:

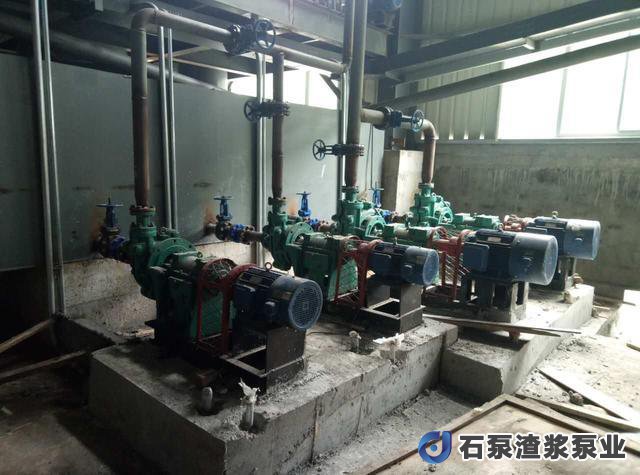

渣浆泵进出口管道的配置应该考虑管道的直径、长度、布线、安装固定等方面,以下我们列举了进口管道和出口管道的不同配置要求:
一、进口管道配置要求
1. 管道直径:
进口管道直径应不小于渣浆泵进口口径,以确保渣浆能够顺畅地流入泵内,避免因管道过窄导致流速过高、阻力增大和汽蚀现象的发生。对于高浓度、大颗粒的渣浆输送,更应保证足够的进口管道直径,防止颗粒堵塞管道。如在矿山尾矿输送中,对于含有较大颗粒的尾矿浆,进口管道直径通常会比泵进口口径大一级,以确保顺利进料。
2. 管道长度和形状:
尽量缩短进口管道长度,以减少沿程阻力和进口压力损失。过长的管道会增加渣浆在管道中的流动阻力,降低泵的吸入性能。避免过多的弯曲和拐角,进口管道应尽量保持直线形状。过多的弯曲会使渣浆在流动过程中产生局部阻力,影响泵的吸入效果。如果无法避免弯曲,应采用大曲率半径的弯头,以减小阻力。
3. 过滤器设置:
在进口管道上应安装合适的过滤器,以防止大颗粒杂物进入泵内,损坏泵的过流部件。过滤器的网孔大小应根据渣浆中固体颗粒的大小来确定,一般应能阻挡大于泵叶轮间隙的颗粒。定期清理过滤器,以确保其过滤效果。如果过滤器堵塞,会导致渣浆泵的进口压力降低,流量减小,甚至可能引起汽蚀。因此,应根据实际运行情况,制定合理的过滤器清理周期。
4. 密封性要求:
进口管道的连接应保证良好的密封性,防止空气进入管道。空气的进入会破坏渣浆的连续性,降低泵的吸入性能,甚至可能导致渣浆泵无法正常工作。对法兰连接的进口管道,应确保法兰面平整,螺栓拧紧力度均匀,以防止泄漏。同时,检查管道与泵进口法兰的连接是否对中良好,避免因不对中而产生应力集中,损坏泵的进口部件。
二、出口管道配置要求
1. 管道直径:
出口管道直径一般应与渣浆泵出口口径相匹配,或者根据实际工况适当放大。对于需要长距离输送渣浆的情况,可以考虑增大出口管道直径,以降低出口流速,减少管道磨损和阻力损失。但出口管道直径也不宜过大,否则会增加管道投资成本,并且可能导致渣浆在管道中的流速过低,容易造成固体颗粒沉淀。
2. 管道支撑和固定:
出口管道应设置合理的支撑和固定装置,以承受管道的重量和渣浆流动产生的冲击力。特别是在管道的弯头、三通等部位,应加强支撑,防止管道变形和破裂。支撑和固定装置应考虑管道的热胀冷缩,留有一定的伸缩余量,以避免管道因温度变化而产生过大的应力。
3. 阀门安装:
在出口管道上应安装合适的阀门,用于调节流量和控制泵的运行。常见的阀门有闸阀、球阀、蝶阀等,应根据实际工况选择合适的阀门类型和规格。阀门的位置应便于操作和维护,一般安装在靠近泵出口的直管段上。同时,阀门的开启和关闭应缓慢进行,避免突然的压力变化对管道和泵造成冲击。
4. 压力监测装置:
在出口管道上应安装压力监测装置,如压力表或压力传感器,以便实时监测泵的出口压力。通过监测出口压力,可以了解渣浆泵的运行状态,及时发现管道堵塞、阀门故障等问题。根据压力监测数据,可以及时调整泵的运行参数或进行故障排除,确保渣浆泵的安全稳定运行。
